Complex Fresnel 更寫實的反射材質

原文 /

V-Ray OSL - Complex Fresnel shader

編譯 / Hammer Chen

當光線穿過介質光線的某些部分(光是有很多不同波長的光所組成)總是會減弱，我們藉由定義複雜折射系數complex refractive index 來將這種 現象列入考量。

這裡，實數n 代表反射系數，表示相位速度; 而虛數 則表示消光系數( extinction coefficient)。

VRay可以透過VRayOSLTex紋理，開放式著色語言

Open Shading Language

(OSL) 載入設定好的Complex Fresnel shader的shade code，便

可產生這樣寫實的反射材質。

這個shader可以用來表現複雜的折射率 VRay一般的材質能夠以折射率來模擬絕緣(dielectric)材質例如塑膠 玻璃 但是金屬具有更複雜的菲涅耳 反射曲線(Fresnel reflective curve ) 這些曲線可由消光細數所定義(extinction coefficient)

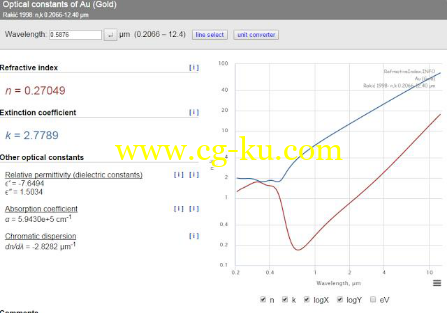

黃金的折射系數n = 0.27049 消光系數　k = 2.7789

這個shader可以用作反射的color map， 透過VRayOSLTex texture ，能提供進階的Fresnel 選項 會把VRay原本的Fresnel關閉。 請至這個網

站 查詢各種材質的真實n與k數值，例如銅、黃金等等。Shader檔案complex_ior.zip請至

這裡

下載。

n 　表示對紅綠藍波長的n數值 (例如0.65, 0.55 與 0.45單位為micrometers) k 　表示對紅綠藍波長的k數值

免費的3dsmax外掛

SIGERTEXMAPS ComplexFresnel

也支援這樣複雜的反射效果。且提供更多選項，知名的算圖專家

Jeff Patton

也有用這個 外掛製作寫實的金屬材質。
