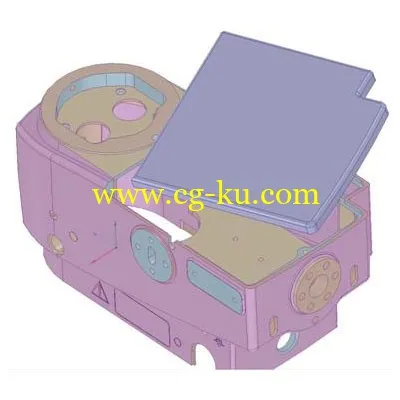

高效模型处理工具的图片1

尽管传统的基于特征的CAD软件功能强大并在详细设计时表现出色,但这并不适合概念设计、工程分析和仿真驱动型设计。基于直接建模思想的ANSYS SpaceClaim Direct Modeler(ANSYS SCDM)易学易用,成效高且精确,令工程师的数字3D概念设计成为可能,有利于加强产品创新设计的便利性。

ANSYS SCDM直接建模软件能够用一种新的方式来生成CAD模型。用户可以通过移动鼠标来对模型进行移动、拉伸、添加和删除操作,使其成为一个完全动态的模型。所有的CAD模型发生的变化时都可以实时显示在屏幕上,为设计提供了即时反馈。

此项功能适用于第三方的已有CAD模型,就像CAD模型是在ANSYS SCDM中直接创建的。用户可以在导入模型的变化部分上标上尺寸,从而实现非参数化的输入模型得到参数化的CAD模型。例如,一个IGES文件导入至ANSYS SCDM中,移动模型时就好像是它已经完全参数化了。

这样的几何体创建和生成过程就是所谓的直接建模,ANSYS SCDM与ANSYS Workbench平台的结合实现了快速的设计更改和仿真结果的更新。ANSYS SCDM使得前期设计优化更加快捷、简单。

ANSYS SCDM提供给CAE分析工程师一种全新的CAD几何模型的交互方式,可以对现有的模型进行动态化的参数化调整,使得对基于特征建模的CAD系统不熟悉的产品研发工程师可以快速建立或者修改3D几何模型,在产品的设计初期即可对产品性能进行仿真。

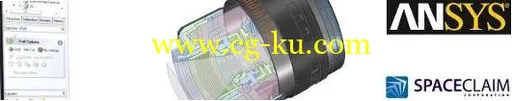

高效模型处理工具的图片2

ANSYS SCDM基于直接建模思想的集成工作环境使工程与设计人员能够以最直观的方式进行工作,可以轻松地对模型进行操作以解决实际工程问题。使用者不必承受模型再生失败而带来的成本困扰,无需考虑错综复杂如迷宫般的关联关系。

ANSYS SCDM作为ANSYS软件体系中几何建模工具的重要组成部分,适合于多种数据来源的CAD模型的快速修改、非参数化中性CAD模型的参数化,进而最大程度的支持设计优化,同时其本身提供了操作简洁直观的几何建模功能,适合于CAE仿真模型的快速建立。

ANSYS SpaceClaim Direct Modeler 2012+ R10 SP1 Win32 Win64

Win32: 1.15GB | Win64: 1.26GB

ANSYS SpaceClaim Direct Modeler (ANSYS SCDM) software is a new way to manipulate CAD models. The model becomes completely dynamic, allowing the user to move, stretch, add and remove with mouse movements. All changes to the CAD model occur in real time on the screen, providing instant feedback on a design.

This functionality will work with existing CAD from third party systems as well as CAD that was built directly within ANSYS SCDM. The user can also dimension these changes, resulting in a parametric CAD model from non-parametric imports. For example, an IGES file can be imported into ANSYS SCDM and moved as if it was fully parametric.

This type of geometry creation and manipulation is known as direct modeling and ANSYS SCDM connects to the ANSYS Workbench platform to allow rapid design changes and updated simulation results. Up-front design optimization becomes quicker and simpler with ANSYS SCDM.

Included包括:

- ANSYS SpaceClaim CATIA V5 Interface R10 SP1

- ANSYS SpaceClaim Direct Modeler 2012+ R10 SP1
