Advance Steel® 是专门为结构工程师和钢结构详图设计者研发的一款三维的易学易用的专业的钢结构详图设计软件。它可以自动生成图纸，材料表（BOM）和数控机床文件（NC文件）。Advance Steel® 极大的提高了生产率和图纸质量，降低了风险错误。

Advance Steel®是GRAITEC公司的BIM系列软件解决方案的重要组成部分。Advance Steel® 是专门为结构工程师和钢结构详图设计者研发的一款三维的易学易用的专业的钢结构详图设计软件。它可以自动生成图纸，材料表（BOM）和数控机床文件（NC文件）。Advance Steel® 极大的提高了生产率和图纸质量，同时降低了风险错误。

100%服务于钢结构工程项目：

与AutoCAD®完全兼容, Advance Steel具备了丰富的智能元件库、节点库以及其他一些专用工具，如标准结构框架，楼梯，扶手及其他的杂项钢结构，这极大的缩短了设计周期。Advance Steel自动生成所有的加工图和总布置图，图纸可以按客户的具体要求自动标注尺寸、标记符号。Advance Steel是GRAITEC的BIM结构软件解决方案的重要组成部分，它贯穿于从结构设计到详图设计，并最终生成加工图纸的整个过程。

结构建模：

软件提供了很多更快速更高效建模的工具。创建准确的模型是非常重要的，因为我们随后会通过该模型生成所有的用于整个项目施工与生产的文件（图纸，报表，NC文件）。

第一步：

Advance Steel为用户提供的丰富的结构元件库及设计功能，如下所示：

1、常用工业框架，支撑等;

2、常用截面;

3、常用屋面

4、钢制件 (楼梯，扶手，爬梯等，包括节点 )

5、复杂的折板(如圆锥形的或扭转的 )

6、焊接梁，变截面梁和曲梁

7、板管理工具

根据用户喜好与将要创建模型的类型，Advance Steel 可以在二维空间建模，也可以在三维空间建模。Advance Steel支持所有的AutoCAD®的功能 (捕捉点、追踪点、复制等)。

第二步：

Advance Steel提供了完整的智能节点库（超过300多个节点）

通过以下工具，Advance Steel用户也可以创建特定的节点：

1、板与梁的各种切割 (开槽, 沿中心线切割, 多边形切割, 按UCS切割, 角度切割)

2、放置螺栓，孔，剪力钉

3、焊缝连接

新的节点库具有以下的特点：

1、所有的节点都集合在一处 ;

2、可以预览连接节点;

3、从节点库中选择节点直接应用

Advance Steel自动分配部件标记。 通过编号对话框，用户可以定义编号前缀，编号方法，编号起始数字及编号增量。Advance Steel 随后进行最后的校核：元件碰撞，结构合理性检查， 及元件标记一致性检查(制造，运输与装配)。

技术知识:

Advance Steel集成了一种新的技术，使节点创建过程更智能更快速。当你创建一个节点时，Advance Steel会分析该节点周边的环境并且判断这种情形在以前是否发生过。随后，软件会建议最佳的连接类型，同时考虑结构的合理性。(*只适用于某些特定节点与标准节点)

新的节点设计引擎

Advance Steel现在能够通过用户界面自动设计常用节点。创建一个节点，用户必须指定相关的受力，然后Advance Steel会快速地进行节点设计。正确的螺栓类型和数量、板厚度等均会自动插入到模型中并创建完整的设计报告。

钢板的创建

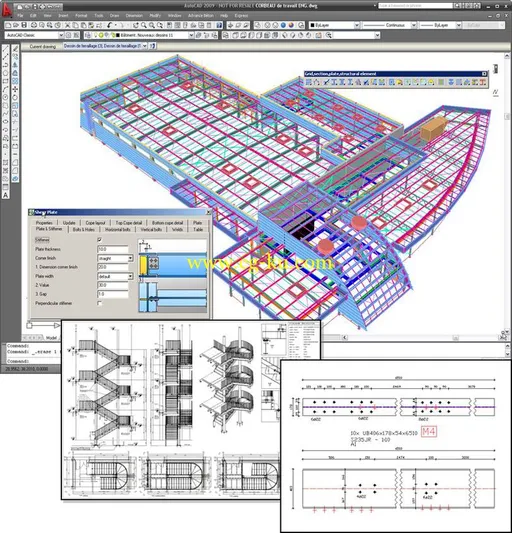

Advance Steel是基于CAD的钢结构软件，很容易创建钢板。通过简单的几步操作就可以创建一个元件，如通过AutoCAD的两个实体（圆形、矩形等）或两个不同直径的外形轮廓就可以创建一个锥体形板件钢结构。这些锥体结构的图纸会自动展开。

多用户协同工作

通过“模型共享”技术，Advance Steel用户能够在多用户模式下协同工作，加快了工作进程。Advance Steel提供了无与伦比的，灵活的和安全的多用户功能：

1、更迅速地创建大项目模型(多个用户工作于同一个DWG文件)

2、显示性能 (当选定元件时显示工具)

3、灵活性 (不同用户创建的元件间可以创建节点)

4、安全性 (当元件被一个用户使用时，其他用户不能修改它)

5、信息更新 (模型变更，信息实时更新)

自动创建图纸

一旦模型创建完成，Advance Steel就可以利用其强大的自动出图功能生成所有的加工图和总布置图。不同的图纸大小（如A4到A0），不同的图纸布局都是可以生成。每个详图都对应独立的DWG文件。详图自动标识与标注。图纸布局样式用户可以通过图纸样式管理器按要求自定义。

总布置图

1、由模型自动创建轴测视图，有不同程度的标注信息

2、二维图纸，如平面图，锚栓布置图，顶层布置图自动标识标注

3、自动创建指定的局部视图，如复杂的细节图或与基础相连接细节图

4、选择详图显示规则的灵活性

加工图纸

1、创建单独的单件图或组合件图

2、自动创建图纸过程

3、所有的零件图都自动标注、标识

4、所有的尺寸都是相关联的，真实的或可调整的

5、展开板模板与管模板功能

6、由主视图按要求自动创

第三步：

1、当增加切割线或其他细节时自动创建或更新视图

2、能够修改视图显示比例，视图显示深度

3、可添加尺寸线（如，圆弧，角度）亦可进行修改

4、从模型中直接选择需要的信息迅速插入图纸中并标识
