powershape

2013是一套功能强大的复杂形状实体、曲面和线框的混合造型系统。

Delcam

PowerSHAPE

Pro 2013 提供了从概念设计到实际产品的完整的设计环境，通过强有力的渲染、摹仿变形全局编辑和包裹工具，使您能轻松地完成全部产品设计。

Delcam PowerSHAPE 2013 提供了更完美的直接建模工具，具有更快的选取功能，更多的逆向工程功能，也更简便，更灵活，更易于控制，可助您极大提高生产力。

PowerSHAPE 2013 可动态反馈显示旋转轴、角度和距离，从而帮助快速进行制造准备和更新。新的选取工具可更轻松地选取实体形面进行修改。

以下是 PowerSHAPE 2013 的一些新功能要览:

• 替换形面，便于设置加工余量或电极间隙

• 完善的实体型芯工具，简化复杂实体区域提取

• 直接捕捉激光扫描仪点数据

• 交互崁套，更有效地使用材料

直接建模 – 替换形面

替换形面功能用相同实体的其它形面，或是单独打开的实体或曲面上的形面来替换当前实体上的所选形面。任何因替换形面而受影响的其它实体形面都可自动延伸并按需要重新裁剪，保持实体闭合。替换形面功能还可用来删除或修改实体中的复杂特征，帮助设置加工余量，或是设置EDM电极间隙。

实体型芯

全新的实体型芯工具能自动选取可全面封闭所选实体形面的最小长方形或圆柱形板坯。选取选取并显示在屏幕后，可使用直观、简便的虚拟抓手对板坯进行交互编辑，得到理想尺寸。可从简单的 Spreadsheet 表单选取板坯。可根据自身需要，设置或编辑这个表单。

直接捕捉点云

逆向工程用户现在可使用激光数字化测量臂来交互采集点云数据。随着激光束扫过零件表面，点云数据可即时显示在屏幕，确保采集到重构零件所需的全部数据。直接捕捉功能支持多种扫描装置，包括 FARO，Romer，Perceptron 和 Nikon。

崁套

崁套功能可最高效地崁套分布零件，最大限度应用每寸原材料。PowerSHAPE 支持 2D 轮廓和 3D 零件崁套，十分适合于复合制造的加工应用。通过简单明了的对话视窗，用户可指定所需的每个部件数量，零件之间的最小间隙等。简单 2D 曲线定义的材料板坯便于保存，并方便重新使用部分用过的板坯，最大限度应用材料。

直接建模 – 增强的形面编辑功能

PowerSHAPE 的形面编辑工具得到极大完善，移动方向和旋转轴设置更加简便。

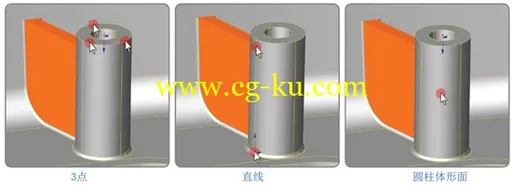

定义 '旋转轴'

• 拾取定义圆弧的3个点

• 拾取定义直线的2个点

• 拾取一实体圆柱体或圆锥形面

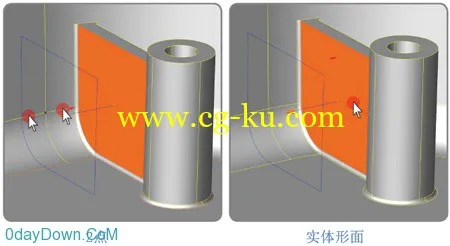

指定 '移动' 方向矢量;

• 拾取定义直线的2点。

• 拾取实体形面。

完善的形面选取

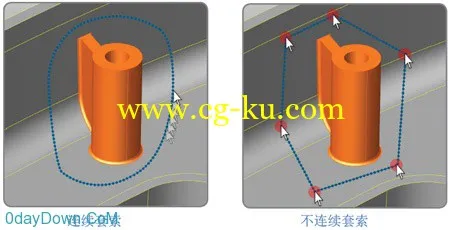

PowerSHAPE 新添了两个全新的选取方法，现在可更轻松地选取实体上的形面:

• 连续套索功能可通过在实体上希望工作的区域拖动鼠标来选取任意数量的形面。

• 不连续套索功能可通过点击多个点来对某个区域或特征定义一不规则的方框。
