AFT Fathom 是一款真实流体的动态模拟分析软件，可计算不可压缩流体和低速气体管网的压降和流量分配。可真实模拟分析各种不可压缩流体，包括水、汽油和精炼油品、化工产品、冷冻剂、制冷剂等等，是帮你设计高效和可靠的管网系统必不可少的工具。其广泛应用于化工、石化、电力、造船、航空、制药等行业的各类系统中。

工作环境：

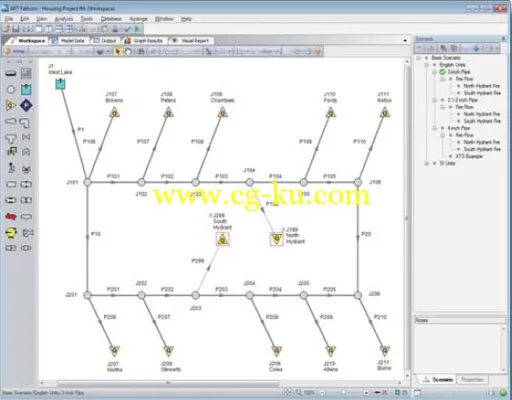

软件采用图形化的工作交互工作环境，用户采用拖放的方式建模。

单元包括：无限大水池、储、分支、泵、换热器、给定流量元件、给定压力元件、变径、弯头、三通、阀门、止回阀、调节阀、盲端、孔板、文丘里管、滤网、喷头、通用阻力元件、用户定义。管网是由Junction（连接元件）和pipe（管道，包括延长阻力和局部阻力）构成，用户可以通过库来选择流体属性，或自定义流体属性。用户通过双击元件，即可设定其属性。用户可快速准确地设置管网系统的运行工况，如：阀、泵的开启和关闭，调节阀调节、闸阀的关闭或开启等。

软件功能：

管径计算,压降计算，流量分配计算

泵选型（可加入泵的粘度修正），调节阀选型

热传递及温降计算，换热器设计（计算换热面积）

模拟系统操作（快速改变系统参数如：泵几运几备，阀门开度等装置调节），针对变工况进行系统模拟分析（可以将不同工况分别建立Senario场景并使其进行同时分析计算，最后比较结果，避免了重复建模）

可模拟开式和闭式系统

模拟传热和系统能量平衡

提供图文，曲线报告形式，用户可以定制报告

提供用户化的元件和性质数据库（可为用户加入自己的管道库、阀门库、弯头、大小头……等，可以建立自己的流体库便于精确计算）

附加模块（用户付费自选模块，方便用户提高工作效率）

XTS延时分析模块–求解和控制目标.分析储罐液位，阀门开闭，泵起停等随时间变化的事件带给管网流量/压力/液位等变化

GSC目标搜寻模块–计算为达到某一各设计目标（如液位，温度，压力，流量等），需要调整的阀门开度，泵的转速的调整等

CST费用估算模块–管网的费用估算，包括：

非经常性费用（材料和安装费用）

经常性费用（能量和维护费用）包括时变费用（随时间变化的能量费用）

提供用户化的工程和费用数据（用户可以选择库中的数据，也可以自定义建立自己的数据库）

SSL沉降性浆体计算模块：

AFT Fathom SSL 软件是专门针对工业浆体输送的专业流体分析软件。其软件主要功能是：允许用户自定义固体颗粒，定义浆体浓度，并可以存入数据库中反复使用；建立管网。计算流量（流速）分布，各点浆体浓度和压降；泵选型，采用Warman 和ANSI/HI 方法计算浆体对泵的影响；特殊的报告包括浆体中水的压头梯度和浆体的压头梯度, 流速等更多浆体的特性数据，协助用户分析了解固体颗粒对泵的影响作用；用户可以对系统进行变工况多重运算和分析；生成系统曲线，协助客户分析了解临界流速对系统的影响作用。无论您是对新系统的设计，还是现有系统的评估，扩建， Fathom SSL 都将协助您尽快，准确地解决泥浆的传输问题。

报告输出：

数据表输出，数据按分类及用户定义以报表方式输出(结果输出分为三栏：General、Pipes、Junctions，用户可以自行选择所需要的信息显示，也可以选择按一条管线路径输出结果如：压降、摩阻损失、流速……)。可以将输出报告直接生成PDF文件和EXCEL文件。

可视化输出，在用户建立的可视化管网模型上计算结果直接输出输入和计算结果，可以选择编辑显示用户所需要的信息，使得整个管网工作时各处压力，流速等信息更加明了方便用户对管网进行整体检查和修改。

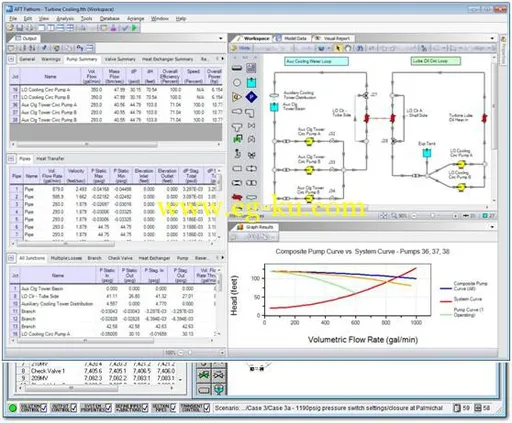

图形输出，压力、流量、温度随一条通道的变化等。系统曲线和泵曲线。水利学曲线，能量线，标高线等输出。

软件提供完全开放的环境，用户可以自定义库文件（流体，管道，局部压损）报告输出用户可以自由定义输出内容。

软件学习周期短，功能完备，具有极强的伸缩性，无论您的系统是复杂还是简单，都可以轻松处理您的问题。帮您找出问题的答案！

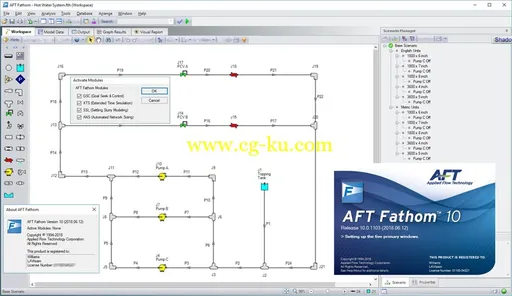

AFT Fathom 10.0.1103 build 2018.06.12 | 269.6 mb

With international recognition as the leading software to design, analyze, and solve piping system problems, Applied Flow Technology (AFT) has announced the release of a significant upgrade to AFT Fathom with version 10.

New features include:

- Import piping layouts from CAESAR II Neutral files

- Import Piping Component Files(*.pcf). from SmartPlant, CADWorx and AutoCAD Plant 3D, and others.

- EPANET import / export

- Enhanced Excel integration including the new Excel Export Manager

- Utilize 2D or isometric user interface

- Delineated input for rotodynamic (centrifugal) and positive displacement pump data

- Automatically determine the acceleration head in positive displacement pump suction piping to prevent cavitation and performance issues

- Enhanced heat transfer including external convection coefficient calculation, buried pipe heat transfer, and heat tracing

*** Changes for Version Date 2018.06.12 ***

>> Changes to computation logic that could impact results <<

- None.

>> Changes to data management that could impact results <<

- Fixed an issue where the Show Selected Pipes or Junctions tab on the Visual Report Options Form was not displaying the correct information.

>> Changes that do not impact results <<

- Fixed a problem reading in Relief Valves after the model has been run. There would be a message regarding unit conversion. This would does not affect the results.

Product:

AFT Fathom

Version:

10.0.1103 build 2018.06.12

Supported Architectures:

32bit / 64bit

Website Home Page :

http://www.aft.com

Language:

english

System Requirements:

PC

Supported Operating Systems:

Windows 7, Windows 8 and 8.1 (not the RT versions), or Windows 10

Size:

269.6 mb
